Sur un toit ancien en tuiles canal, le premier problème qu’on rencontre en rénovation n’est pas le choix de la tuile. C’est l’état du support. Chevrons déformés, voliges vermoulues, pentes qui ne correspondent plus aux exigences actuelles : la fiche technique pose tuile canal commence par un diagnostic de ce qui existe déjà sous la couverture.
Diagnostic du support avant pose de tuile canal sur toit ancien
Avant de commander la moindre tuile, on monte sur la charpente. Sur un bâti ancien, les chevrons ont souvent travaillé depuis des décennies. Leur section, leur entraxe et surtout leur rectitude conditionnent tout le reste du chantier.
A lire en complément : Disjoncteur diff type A en rénovation : comment moderniser votre tableau ?
Un chevron vrillé ou affaissé crée un creux dans la couverture. La tuile canal, posée en courant-couvert, ne pardonne pas ces défauts : l’eau stagne au lieu de s’écouler. On vérifie donc chaque pièce de bois, et on remplace ou redresse avant toute repose.
Le voligeage mérite la même attention. Sur les toitures anciennes du sud de la France, on trouve souvent des voliges en châtaignier ou en résineux local, parfois simplement des planches brutes clouées sur les chevrons. Si le bois est sain, on peut conserver ce support. Si la pourriture a gagné plus d’un tiers de l’épaisseur, le remplacement s’impose.
A lire également : Le guide complet sur la toiture en fibrociment
Pente minimale et contraintes réglementaires
Les toitures anciennes en tuile canal affichent souvent des pentes faibles, autour de 15 à 18 degrés. Les textes DTU de couverture précisent que la pente minimale admise pour les tuiles canal se situe autour de 13 à 15 %, avec possibilité de l’abaisser grâce à un écran de sous-toiture HPV correctement posé.
En dessous d’environ 900 m d’altitude, l’écran de sous-toiture devient obligatoire dans de nombreux cas de rénovation. Cette contrainte impacte directement les toits anciens : il faut vérifier que l’épaisseur disponible entre chevrons et couverture permet d’intégrer cet écran sans modifier la ligne de toiture.
Écran de sous-toiture et ventilation sur charpente ancienne
C’est le point qui génère le plus de débats sur les chantiers de rénovation. Les plaques sous-toiture rigides en fibrociment (PST) sont à proscrire sur le bâti ancien. Elles ne suivent pas les formes souples et irrégulières des charpentes traditionnelles, cassent sous les mouvements du bois et donnent un résultat visible en rive.
On privilégie deux options :
- Un écran souple de type HPV (haute perméabilité à la vapeur d’eau), agrafé sur les chevrons, qui protège la charpente tout en laissant respirer le bois. Ce film doit rester invisible en rive et à l’égout.
- Un support souple de type flexoutuile, posé sur les pannes, qui reçoit directement les tuiles canal. Ce système fonctionne à condition de maintenir une pose à deux tuiles (courant et couvert), jamais la seule tuile de couvert.
- Dans certains cas, la conservation du voligeage ancien sans écran reste possible, à condition que la ventilation en sous-face soit assurée par des entrées d’air en égout et des sorties au faîtage.
La ventilation sous couverture conditionne la durabilité de la charpente. Sur un toit ancien, boucher les circulations d’air avec un isolant mal posé ou un écran non adapté provoque des condensations qui détruisent le bois plus vite que les intempéries.
Pose courant-couvert en rénovation : méthode terrain

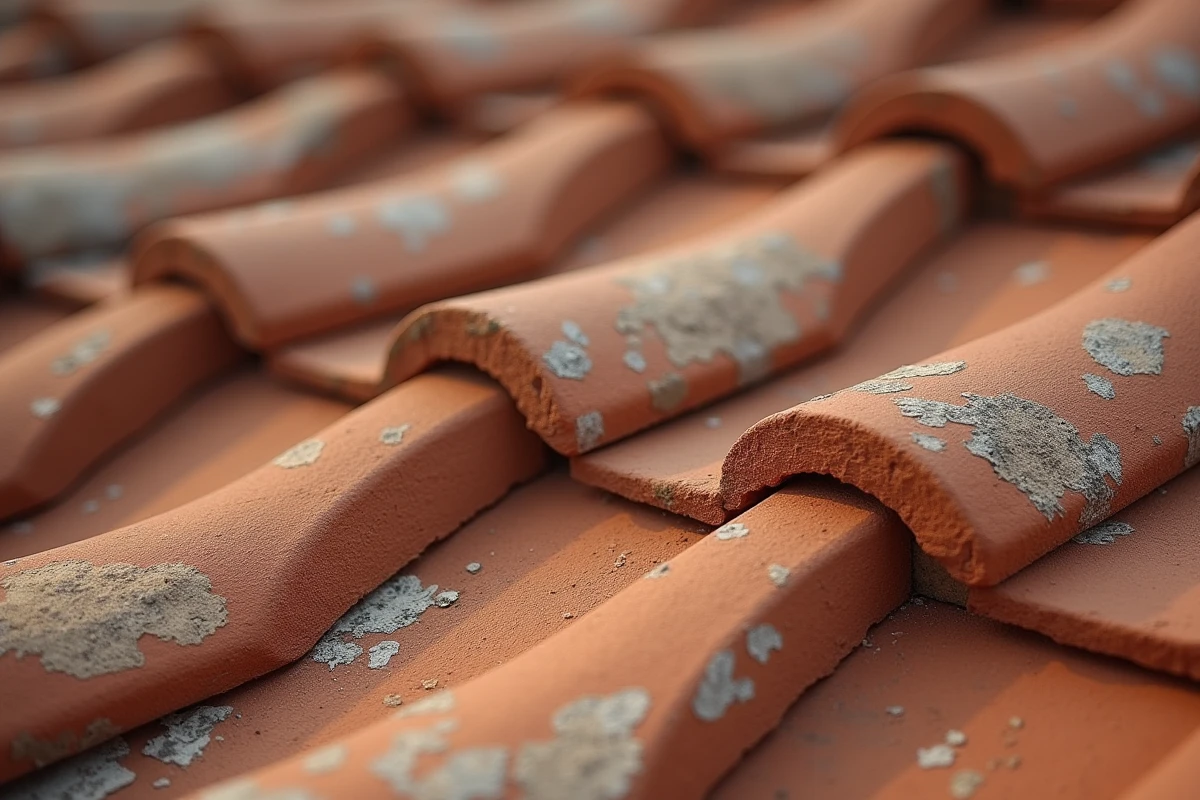

La tuile canal se pose en deux couches inversées. La tuile de courant (dos en bas) forme le canal d’évacuation. La tuile de couvert (dos en haut) coiffe le joint entre deux courants et assure l’étanchéité.
Fixation des tuiles sur support ancien
Sur un voligeage, les tuiles de courant se calent traditionnellement au mortier de chaux. En rénovation, on retrouve souvent d’anciens scellements au mortier bâtard qu’il faut purger intégralement. Le mortier de ciment, trop rigide, fissure les tuiles quand la charpente bouge.
Le mortier de chaux reste le seul liant compatible avec une charpente ancienne qui travaille. Il absorbe les micro-mouvements sans transmettre de contrainte aux tuiles.
Pour les tuiles de couvert, la fixation par crochets inox est devenue la norme sur les chantiers de rénovation. Les crochets permettent un démontage facile pour les interventions futures et ne bloquent pas les mouvements du support.
Calepinage et recouvrement
Le recouvrement entre tuiles dépend de la pente. Plus la pente est faible, plus le recouvrement doit être généreux pour empêcher les remontées d’eau par capillarité ou sous l’effet du vent. Sur une pente de 15 degrés, on compte un recouvrement d’au moins un tiers de la longueur de la tuile.
Le calepinage se fait depuis l’égout vers le faîtage. On commence par poser une rangée de tuiles de courant à l’égout, en vérifiant l’alignement avec un cordeau. Chaque rangée suivante chevauche la précédente selon le recouvrement défini.
Les retours varient selon les lots de tuiles : en rénovation, on mélange souvent des tuiles anciennes récupérées avec des tuiles neuves de réemploi ou des modèles type Canal 50 Reabilis conçus pour s’intégrer aux couvertures existantes. Trier les tuiles par gabarit avant la pose évite les décalages en toiture.
Tuiles anciennes ou tuiles neuves : arbitrer selon l’état du lot
Sur un chantier de rénovation, la question se pose systématiquement. Les tuiles canal anciennes, patinées par le temps, donnent un rendu que les tuiles neuves ne reproduisent pas immédiatement. Leur conservation a du sens quand le lot est homogène et que le taux de casse reste faible.
On trie les tuiles une par une. Les critères de sélection sont simples :
- Absence de fissure traversante (vérifier au son : une tuile saine sonne clair)
- Épaisseur régulière entre 8 et 10 mm, sans zone amincie par l’érosion
- Forme encore suffisamment tronconique pour permettre l’emboîtement courant-couvert
Les tuiles qui ne passent pas ces critères partent au rebut. Compléter avec des tuiles neuves compatibles plutôt que réemployer des tuiles fragilisées protège la couverture pour les décennies suivantes.
En secteur protégé (ABF, UDAP), le choix des tuiles de remplacement est encadré. Les services patrimoniaux exigent généralement des tuiles canal en terre cuite de teinte et de galbe proches de l’existant. Les tuiles mécaniques à emboîtement sont refusées dans la plupart des centres anciens.
Points de faîtage et rives sur couverture canal rénovée

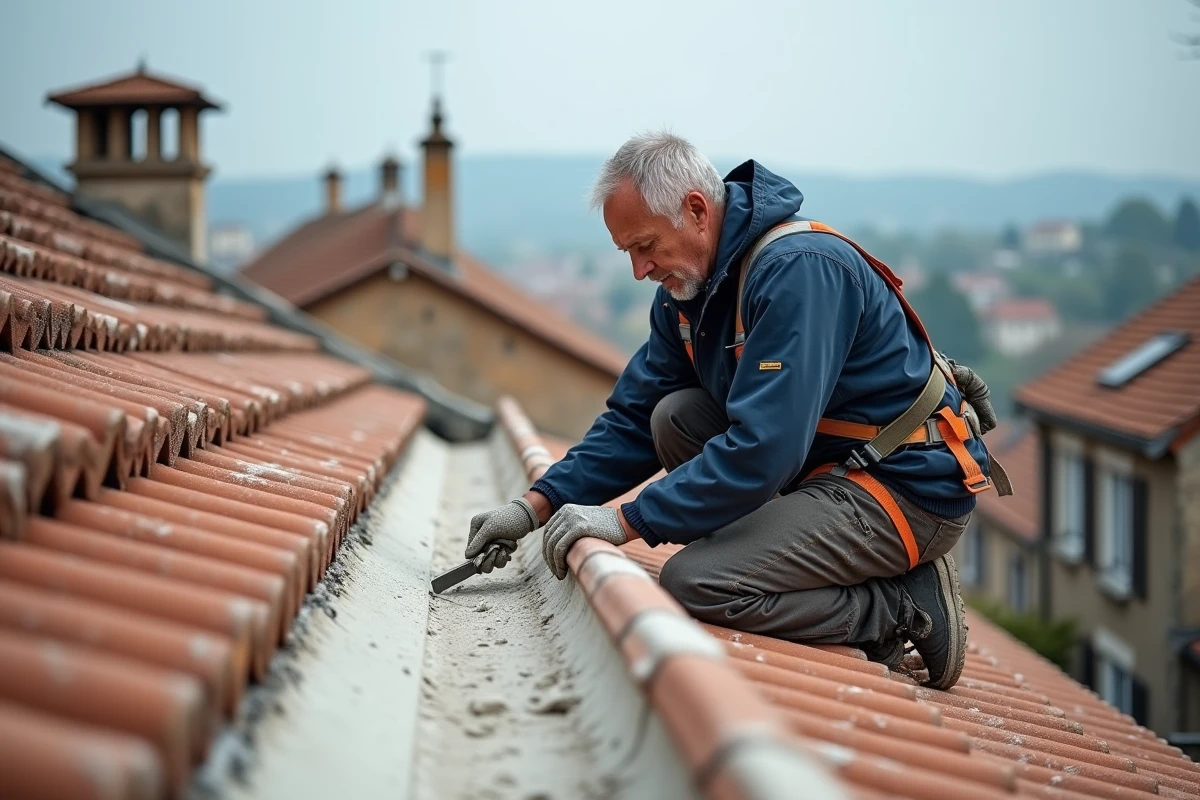

Le faîtage en tuiles canal se réalise par des tuiles de couvert scellées au mortier de chaux, à cheval sur les deux pans. C’est la zone la plus exposée au vent, et celle qui lâche en premier sur les toitures anciennes mal entretenues.
En rénovation, on purge l’ancien mortier, on vérifie la panne faîtière, puis on repose les tuiles de faîtage avec un lit de mortier de chaux aérienne. La fixation complémentaire par patte métallique inox est recommandée en zone ventée.
Les rives latérales se traitent par un scellement au mortier ou par des tuiles de rive spécifiques. Sur les toits anciens à faible débord, le mortier de rive doit rester en retrait du nu de la façade pour ne pas créer de pont thermique ni de point de rétention d’eau.
Un dernier point qui mérite attention : sur les toitures anciennes, les raccords avec les souches de cheminée et les pénétrations diverses sont souvent la source principale des infiltrations. La reprise de ces points singuliers avec des bavettes en plomb ou en zinc fait partie intégrante d’une rénovation de couverture canal bien menée.
