Le rail de fixation pour panneau solaire est la pièce structurelle qui relie les modules photovoltaïques à la toiture ou au support au sol. Son profil en aluminium extrudé sert de glissière pour les brides de serrage, répartit les charges mécaniques sur la charpente et assure la continuité électrique de l’installation.
Choisir un rail adapté ne se résume pas à une question de longueur ou de budget : la zone climatique, le type de couverture et l’environnement (marin, industriel, rural) dictent des exigences techniques très différentes.
Dimensionnement du rail selon les charges de vent et de neige
La plupart des guides en ligne se contentent de distinguer les rails par leur longueur ou leur compatibilité avec tel type de tuile. Le dimensionnement mécanique, lui, est rarement détaillé. C’est pourtant le premier critère technique à vérifier avant tout achat.
La norme NF EN 1991-1-4 (charges de vent) et la norme NF EN 1991-1-3 (charges de neige) définissent les efforts que la structure de fixation doit encaisser. En zone littorale ou en altitude, ces charges augmentent significativement. Un rail standard posé avec un entraxe de crochets trop large peut fléchir, voire arracher les points d’ancrage sous une rafale.
Entraxe des crochets et zones de rive
L’entraxe, c’est-à-dire la distance entre deux crochets de fixation sur un même rail, varie selon l’exposition du bâtiment. Les zones de rive et les angles de toiture subissent des pressions de vent plus élevées que le centre du pan. Sur ces zones, l’entraxe doit être réduit, parfois de moitié par rapport aux préconisations de base du fabricant.
Un installateur qualifié réalise une note de calcul qui prend en compte la localisation géographique, la hauteur du bâtiment, la rugosité du terrain environnant et l’inclinaison de la toiture. Sans cette note, le choix du rail et de l’espacement des fixations relève de l’approximation.
Rail aluminium ou acier galvanisé : critères de choix du matériau
Les rails de fixation pour panneau solaire se déclinent principalement en deux matériaux : l’aluminium anodisé (le plus répandu) et l’acier galvanisé (utilisé pour des charges lourdes ou des configurations spécifiques).
Aluminium anodisé : légèreté et résistance à la corrosion

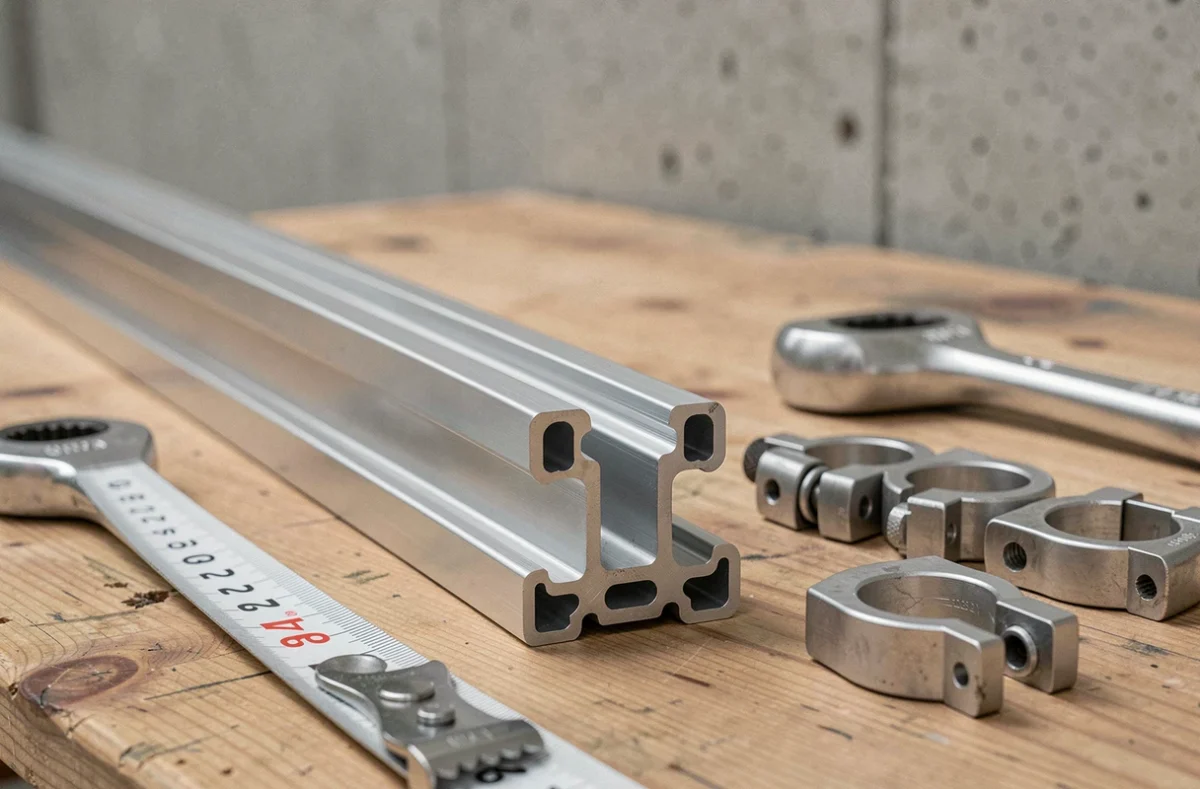

L’aluminium anodisé reste le choix dominant pour les toitures résidentielles. Son rapport poids/résistance est favorable, et la couche d’anodisation protège contre l’oxydation dans la majorité des environnements. Les profils courants présentent des sections de 40 x 40 mm ou 40 x 50 mm, avec des gorges normalisées pour accueillir brides et écrous coulissants.
En revanche, l’aluminium devient vulnérable dans deux cas précis : les environnements marins (embruns salins) et les sites industriels avec retombées acides. Dans ces contextes, les coupes et perçages réalisés sur chantier exposent le métal brut, qui n’est plus protégé par l’anodisation. L’eau stagnante dans les gorges du rail accélère alors la dégradation.
Corrosion galvanique : le piège du mélange de métaux
Associer un rail aluminium avec de la visserie en acier zingué standard crée un couple galvanique. En présence d’humidité, le métal le moins noble (l’aluminium) se corrode de manière accélérée. La parade consiste à utiliser de la visserie inox A2 ou A4, et à intercaler des rondelles isolantes entre métaux différents.
Ce point est souvent négligé dans les kits d’entrée de gamme, où la visserie fournie n’est pas toujours en inox. Vérifier la qualité de la boulonnerie avant l’achat évite des problèmes de tenue mécanique quelques années après la pose.
Mise à la terre des rails : une obligation de conformité souvent sous-estimée
La mise à la terre des structures métalliques d’une installation photovoltaïque n’est pas optionnelle. Elle relève de la NF C 15-100 et, plus spécifiquement, de la NF C 15-712-1 qui encadre les installations photovoltaïques raccordées au réseau.
Chaque rail doit être relié à la liaison équipotentielle du bâtiment. Cette continuité électrique protège contre les défauts d’isolement et les surtensions. Une simple vis traversant une pièce peinte ou anodisée ne garantit pas un contact électrique fiable dans le temps.
Accessoires de mise à la terre dédiés
Des cosses de terre spécifiques, conçues pour percer la couche d’anodisation et établir un contact métal-métal, existent chez la plupart des fabricants de systèmes de fixation. Elles se fixent sur le rail avec un couple de serrage défini.
- La cosse doit traverser la couche protectrice du rail pour atteindre l’aluminium brut, sinon la résistance de contact est trop élevée.
- Le câble de terre (section minimale selon la norme, généralement 6 mm² cuivre) relie chaque rail au conducteur principal de protection.
- Un contrôle de continuité à l’ohmmètre, réalisé après la pose, valide que la chaîne de mise à la terre est fonctionnelle sur l’ensemble de l’installation.
Négliger cette étape expose à un refus de conformité lors du contrôle Consuel, et donc à l’impossibilité de raccorder l’installation au réseau.
Fourchettes de prix des rails de fixation pour panneau solaire
Le coût d’un rail de fixation varie selon sa longueur, son épaisseur de profil, le matériau et les accessoires inclus (brides, écrous, embouts). Les kits complets (crochets de toiture, rails, brides) représentent un budget distinct du rail seul.
Rail seul versus kit complet
Un rail aluminium vendu au mètre linéaire coûte sensiblement moins cher qu’un kit intégrant l’ensemble des pièces de fixation pour deux ou quatre panneaux. Le kit complet inclut généralement crochets de toiture, rails, brides intermédiaires, brides de rive et visserie inox.
Les écarts de prix entre fournisseurs s’expliquent en partie par la qualité de l’anodisation, l’épaisseur des parois du profil et la provenance de la visserie. Un kit moins cher avec de la boulonnerie zinguée standard en milieu humide finira par coûter plus cher en maintenance.
Ce qui fait varier la facture
- Le type de couverture : les crochets pour tuiles mécaniques sont les plus courants et les moins chers. Les fixations pour ardoise ou bac acier nécessitent des pièces spécifiques, souvent plus onéreuses.
- La zone climatique : davantage de crochets par rail en zone ventée ou enneigée, ce qui augmente le nombre de pièces à acheter.
- L’orientation portrait ou paysage des panneaux : elle modifie la longueur de rail nécessaire et le nombre de brides.
- Le choix entre surimposition (panneaux posés au-dessus de la couverture) et intégration au bâti (remplacement des tuiles), cette dernière exigeant un système de fixation et d’étanchéité plus élaboré.
Pièges fréquents lors de l’achat d’un rail de fixation photovoltaïque
Quelques erreurs reviennent régulièrement dans les retours d’installateurs et les forums spécialisés.
Sous-dimensionnement par économie
Réduire le nombre de crochets ou choisir un profil plus fin pour limiter le budget est la source principale de sinistres mécaniques. Un rail sous-dimensionné peut entraîner l’arrachement partiel de l’installation lors d’un épisode venteux, avec des dégâts sur la couverture et la perte de garantie.
Incompatibilité entre rail et bride
Les gorges des rails ne sont pas toutes normalisées de la même façon. Mélanger des rails d’un fabricant avec des brides d’un autre peut fonctionner mécaniquement, mais annule la garantie du système et compromet la tenue aux charges certifiées. Les fabricants testent leurs composants en ensemble, pas de manière isolée.
Étanchéité des traversées de toiture

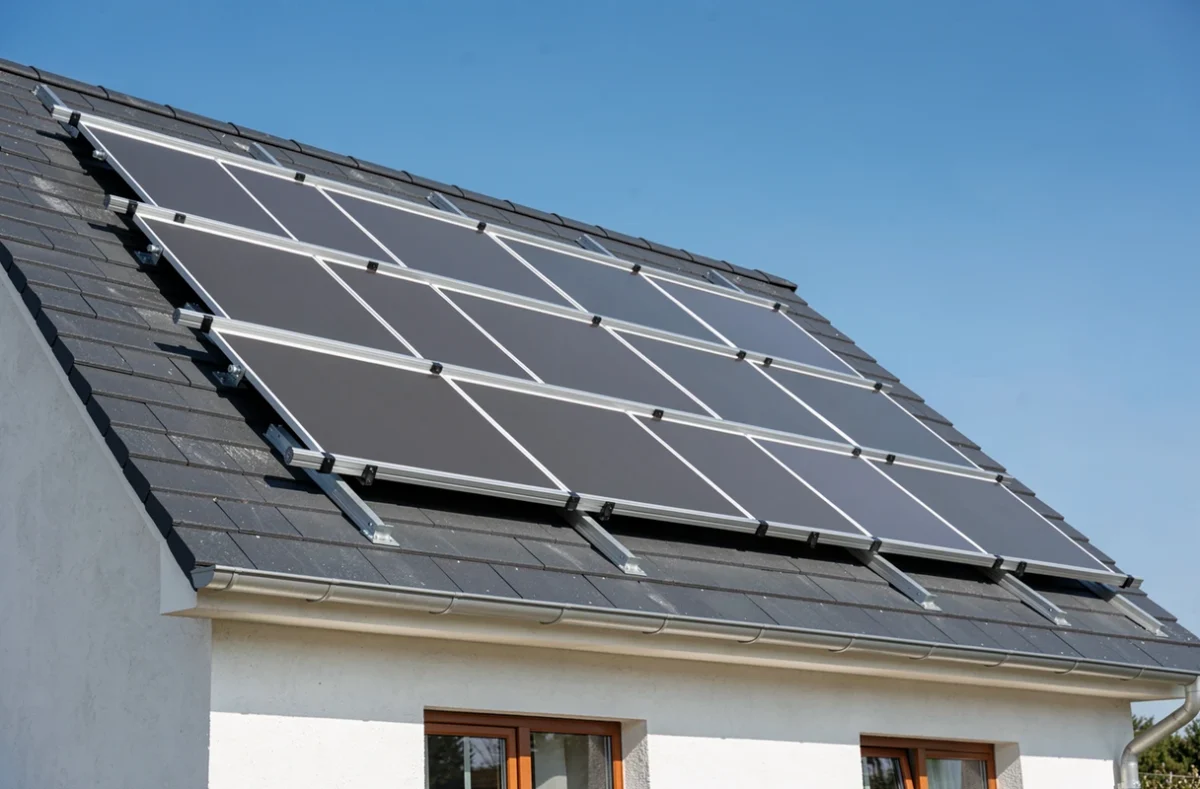

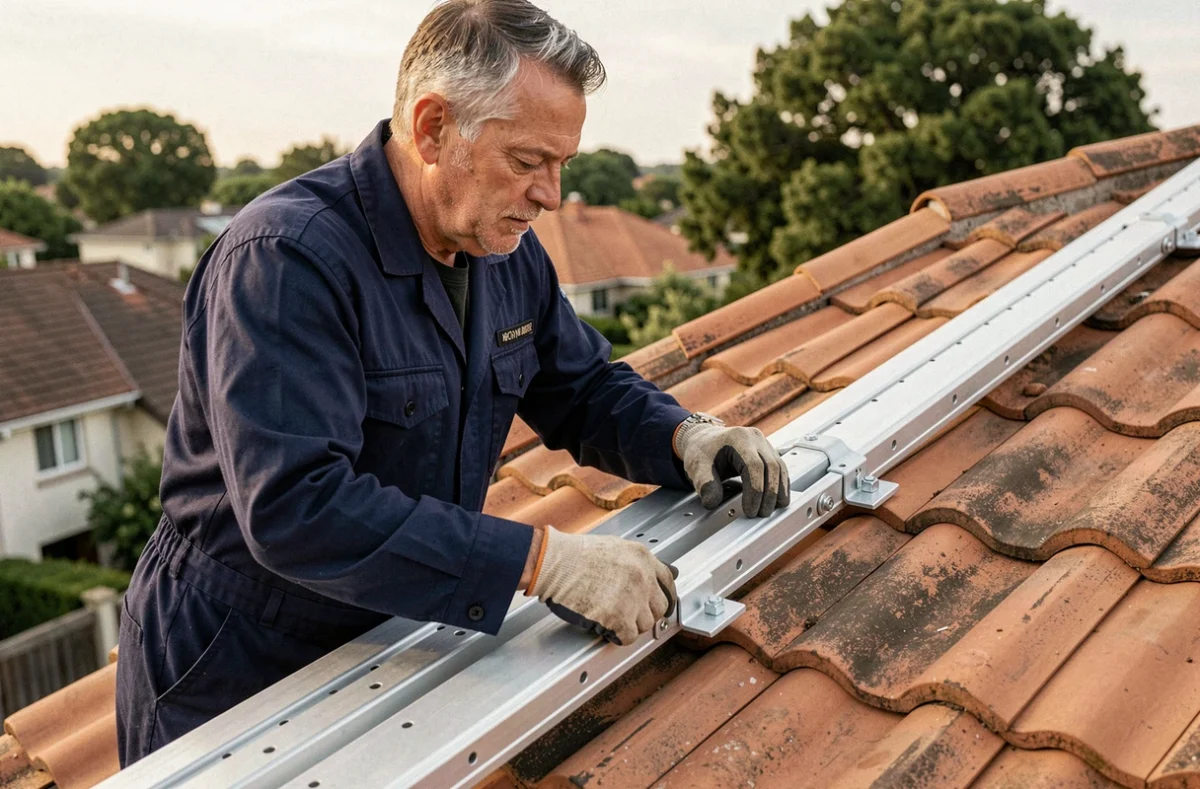

Le crochet de fixation traverse la couverture pour se fixer sur un chevron ou une lisse. Cette traversée crée un point de faiblesse pour l’étanchéité. Les crochets de qualité intègrent un joint EPDM ou une bavette plomb/aluminium qui coiffe la tuile percée. Économiser sur l’étanchéité du point d’ancrage revient à créer une entrée d’eau dans la charpente.
Durée de vie et maintenance des rails de fixation solaire
Un rail aluminium anodisé correctement posé, avec une visserie inox adaptée et une mise à la terre conforme, affiche une durée de vie comparable à celle des panneaux eux-mêmes, soit plusieurs décennies. La maintenance se limite à une inspection visuelle périodique.
Points à vérifier lors d’un contrôle
Le serrage des brides peut se relâcher sous l’effet des cycles thermiques (dilatation/contraction). Une vérification du couple de serrage tous les quelques années est recommandée par la plupart des fabricants. Les zones de contact entre métaux différents méritent une attention particulière pour détecter tout début de corrosion galvanique.
Les rails situés en environnement marin ou industriel nécessitent un contrôle plus fréquent. L’apparition de piqûres blanches sur l’aluminium ou de traces de rouille sur la visserie signale une dégradation en cours qu’il faut traiter avant qu’elle ne compromette la solidité de l’ensemble.
Le rail de fixation pour panneau solaire est un élément structurel dont le choix conditionne la sécurité, la conformité et la longévité de toute l’installation photovoltaïque. Pour obtenir un chiffrage adapté à votre toiture et à votre zone géographique, le formulaire ci-dessous vous permet de recevoir un devis gratuit.
